In questa sezione sono raccolte tutte le configurazioni necessarie a definire le modalità con cui vengono effettuate le chiamate verso numerazioni esterne al PBX.

Classi di instradamento in uscita

Una classe di instradamento in uscita consiste in un insieme di regole di instradamento in uscita da verificare per stabilire la politica di instradamento da applicare alla chiamata effettuata da un interno e diretta a numerazioni esterne al PBX. Il match delle regole viene eseguito nell'ordine in cui sono visualizzate sulla WEB GUI (dall'alto verso il basso).

Se il match è valido la corrispondente azione viene eseguita e non vengono esaminate ulteriori regole. Per questo motivo è fondamentale che le regole siano disposte dalla più particolare alla più generale. Sarebbe quindi errato disporre per prima una regola generale che, ad esempio, permette di chiamare tutti i numeri senza distinzioni, poiché questo porterebbe all’annullamento di tutte le altre che potenzialmente contengono particolari caratteristiche di differenziazione.

E' possibile riordinare le regole una volta definite semplicemente cliccando sull'icona a sinistra del tipo di selezione e spostandosi mantenendo premuto il tasto sinistro del mouse.

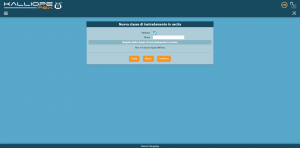

Nella tabella seguente sono illustrati i parametri che è possibile definire per ogni classe di instradamento in uscita.

Parametro	Descrizione	Valore
-
Abilitato	Consente di disabilitare una classe di instradamento in uscita senza perderne la configurazione	Si / No
Nome	Identificativo della classe di instradamento in uscita	Alfa-numerico
Regole della classe di instradamento in uscita
Aggiungi regola	Consente di selezionare le regole di instradamento in uscita configurate ed inserirle nell'ordine in cui devono essere riscontrate dal PBX	Regola di instradamento in uscita

Regole di instradamento in uscita

Una regola di instradamento in uscita consiste di due componenti:

• un insieme di condizioni da verificare sul numero chiamato. La verifica può essere fatta su un numero telefonico specifico (Selezione Esatta) su un prefisso telefonico (Prefisso) oppure la regola può essere convalidata per qualsiasi numero chiamato (Qualsiasi)
• una lista di linee di uscita che costituiscono la sequenza con cui il PBX prova ad instradare la chiamata. Nel caso di errore su una linea di uscita, il PBX tenta automaticamente di instradare la chiamata sulla successiva. Le condizioni di errore corrispondono a messaggi SIP di tipo 5xx o 6xx oppure alla scadenza del timeout SIP (di default 32 secondi). Quindi se ad es. il PBX riceve il SIP Message 486 Busy Here non effettua alcun tentativo ulteriore di instradamento della chiamata.

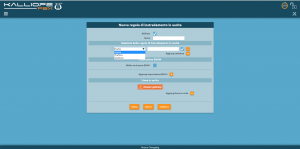

Nella tabella seguente sono illustrati i parametri che è possibile definire per ogni regola di instradamento in uscita.

Parametro	Descrizione	Valore
-
Abilitato	Consente di disabilitare una regola di instradamento in uscita senza perderne la configurazione	Si / No
Nome	Identificativo della regola di instradamento in uscita	Alfa-numerico
Selezioni delle regole di instradamento in uscita
Aggiungi selezione	Definisce la modalità con cui viene effettuato il match del numero chiamato	Prefisso / Esatta / Qualsiasi
Risoluzione ENUM
Abilita risoluzione ENUM	Consente di abilitare la risoluzione ENUM per la specifica regola	Si / No
Aggiungi impostazione ENUM	Consente di definire quali domini di ricerca (definiti nelle impostazioni ENUM) devono essere verificati	Impostazioni ENUM
Linee in uscita
Aggiungi linea in uscita	Consente di creare la lista di linee da utilizzare in sequenza per le selezioni verificate.	Linee uscenti

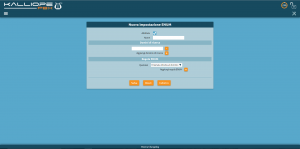

Impostazioni ENUM

Una impostazione ENUM si compone di due componenti:

• un insieme di domini di ricerca su cui vengono effettuate le query DNS
• una lista di regole da applicare nel caso in cui il server ENUM risponda positivamente. Il comportamento potrà essere diverso in base all'hostname restituito nella SIP URI.

Parametro	Descrizione	Valore
-
Abilitato	Consente di disabilitare una impostazione ENUM senza perderne la configurazione	Si / No
Nome	Identificativo della impostazione ENUM	Alfa-numerico
Domini di ricerca
Aggiungi dominio di ricerca	Consente di definire quali domini di ricerca devono essere verificati per questa impostazione	Nome di dominio
Regole ENUM
Aggiungi regola ENUM	Consente di definire la regola da utilizzare per instradare la chiamata in uscita nel caso in cui la query DNS su un dominio di ricerca abbia esito positivo. La linea di uscita può coincidere con il dominio ritornato dalla query (chiamata diretta al dominio) oppure è possibile forzare comunque una specifica linea di uscita per l’instradamento on-net (ad esempio nel caso in cui sia necessario utilizzare delle credenziali di autenticazione).	Hostname + Linea di uscita / chiamata diretta al dominio.

Per una descrizione più dettagliata del funzionamento di questa tipologia di instradamento potete fare riferimento alla pagina dedicata alla descrizione del servizio ENUM.
